地連墻板的施工細節和注意事項
2022-05-19

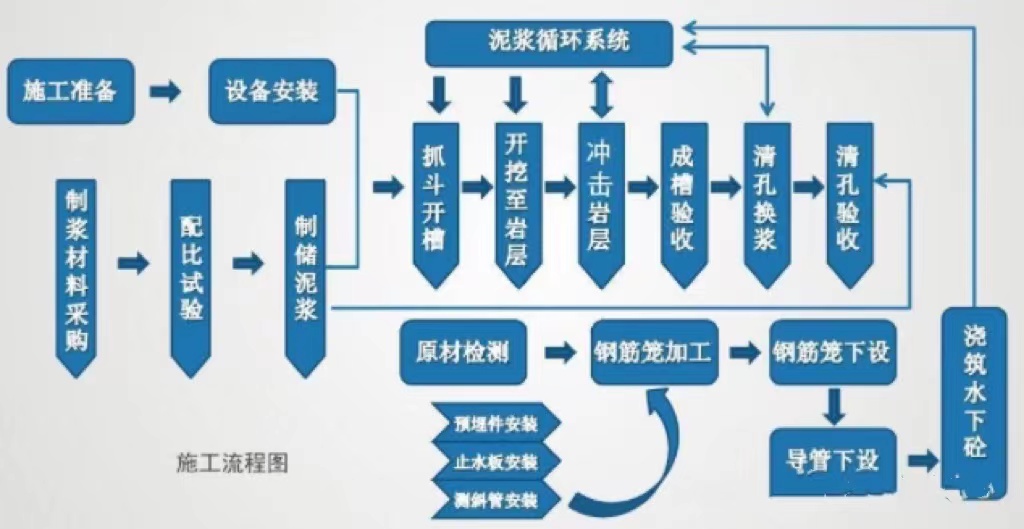

地連墻施工工藝流程
1.導墻的制造
功能：①導墻是確保導槽位置精確、成槽質量的重要因素；②貯存泥漿，防止溝槽崩塌；③用于建筑工程中的橫向和縱向的測量。
施工要點：①導墻節段施工縫宜與地面連接處錯開；②在導向墻 L形拐角上，最小外延100毫米；③將導墻兩側翼緣的鋼筋盡可能延伸到場區的加固處，以增加導墻的穩定性；④以導墻中軸線和頂標高的控制為主要測量手段。
2.泥漿配置
該泥漿的作用：①由溝壁滲入土壤，使其不發生崩塌；②將土壤中的懸浮渣土從地表運出；
施工中應注意的問題：①隨著地層滲流中單顆粒孔隙的增加，泥漿的滲流速度和滲流時間也隨之增加，在快速滲流過程中，可以添加少量的砂土，加快其形成；含沙泥漿的滲透率也比無砂泥漿低得多。②利用靜態土壓與側壓系數與垂直泥漿深度的比較，可以得到軟弱地層的泥漿比重，從而為現場施工提供參考。③經常測量泥漿比重，粘度，含砂率，并根據需要進行調整。④泥漿的配制方法是：“水—膨潤土— CMC—純堿”。⑤泥漿池容積： V=V1+V2,V1為最大槽段體積的1.5倍，V2表示3 m深度槽容積（按損耗計算）。
在考慮地質條件、結構要求、周邊環境、機械設備、施工條件等條件的基礎上，對各單元槽段進行分區。單位槽段的長度以4~6米為宜。水力抓斗成槽時，采用“跳槽法”，即在兩邊連續壁上進行，然后在中間槽上進行。下面是“抓沖結合”、跳槽施工的示意圖。
①一類轉角形槽為三階段槽，在此槽段兩側的槽段澆筑完畢后，進行本槽段的開挖，而異型槽段沒有兩端的工字鋼連接，必須考慮到在一定的距離內進行挖掘；② L形轉角槽區段的單邊長度不能超過3.2 m （抓斗開口長度），以確保一抓成型，防止抓斗一端的不均勻受力。③開槽時，要有豎直度顯示器和糾正設備，并在成槽期間及時糾正。
4.鋼筋籠制作
鋼筋籠的制造是由下至上的順序。
施工要點：①用水平尺準確地控制鋼筋籠架，標高一致。②對兩端均為工字鋼的鋼筋籠，必須切斷垂直桁梁以便于上部鋼筋的跨越。③可以在預先埋管上涂上黃油，或用可開啟的密封箱進行防護，后者比前者更有效。④鋼筋籠可分節段吊裝，各節段的主筋節點必須錯開，間距不能少于35 d，在35 d區域，縱向受力鋼筋的面積比例不得超過50%，并嚴格按照規范要求進行連接，以保證對接的安全。⑤在澆注鋼板時，應按設計要求安裝防繞流鐵片。⑥工作臺底座應澆注混凝土，焊接工字鋼工作臺容易發生變形，對焊工的操作造成不良影響。
